6.2 部署

  • 单机

    Auany，GlobalId，Switcher以及应用提供的Provider可以运行在同一台机器上，一般来说开发环境即使如此。

  • 小规模

    Auany，GlobalId可以合并在同一机器上运行。

    应用负荷不太重, 连接数量不太多的情况下可以将Switcher配置文件中的Manager, Switcher节点直接拷贝到Provider配置文件中, 并且将Provider节点下的Manager节点的remoteIp设置为127.0.0.1。这种情况下直接启动Provider时, Switcher服务将被启动到同一java虚拟机中, Switcher服务与Provider服务之间除控制协议外的数据传输将被旁路, 提高运行效率。

  • 大规模

    分立运行Auany。

    运行多个Switcher服务器。

    配置Provider，连接多个Switcher服务器，支持大量Endpoint接入。

  • 注意事项

    • 正确分配PVID

      同一运营环境下PVID必须正确分配。一个Provider对应一个唯一的PVID。整个环境允许分配2^24个PVID。

      Endpoint的设计决定了一个完整的应用允许由多个Provider提供服务，大规模应用可以使用垂直划分的设计，解决负载问题。

      框架决定了，运行环境可以设计并提供公共的Provider解决方案，交由各应用集成。建议这样的解决方案提供Variant模式或者脚本模式的实现，便于集成。

    • GlobalId

      GlobalId原则上应该一个应用一个，如果多个应用之间可以约定一个组名的分配规范，那么可以共享一个。

    • 底层数据库

      如果一个应用的所有Provider中，只需要一个Provider提供zdb服务，使用edb底层数据库是合适的，可以提供比较高的存储效率。如果一个应用需要在多个Provider上提供zdb服务，应该考虑各个zdb连接同一mysql服务器，或者mysql集群，便于维护。

    • 日志系统

      Trace用于记录系统日志，不适合重负荷日志记录，建议应用使用log4j记录应用自己的日志。

6.3 运行状态监视

系统使用JMX提供运行状态监视的能力。

其中分为独立服务的监视，与服务器组数据搜集。

  • 独立服务监视

    以switcher服务器为例：

    启动switcher服务器

    运行jdk的bin目录内的jconsole程序，新建连接，大致出现如下内容：

    连接limax.swticher.Main服务，切换到MBean TAB页

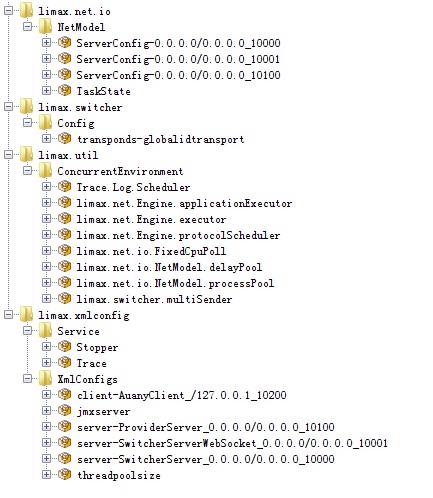

    可以看到这样一系列limax相关的mbean信息

    在这里，可以查看运行中的各类相关数据。

    这里建立的是本地连接，如果需要使用远程连接方式，需要配置相应服务器的JmxServer参数，制定serverPort和rmiPort。switcher的服务配置中：


    <JmxServer rmiPort="10002" serverPort="10003"/>

    对应了使用连接url：


    service:jmx:rmi://localhost:10003/jndi/rmi://localhost:10002/jmxrmi.

    Jconsole使用图形UI直观表现了mbean数据，但是不利于记录分析。如果需要，可以通过limax.jar提供的简单工具来获取数据文本。例如, 为了获取前一个图中最后项threadpoolsize的数据, 可以运行命令：


    java -jar limax.jar jmxtool attrs -c "service:jmx:rmi://localhost:10003/jndi/rmi://localhost:10002/jmxrmi" -b "limax.xmlconfig:type=XmlConfigs,name=threadpoolsize"

    将获得如下结果：

    4      ProtocolSchedulers

    16    ApplicationExecutors

    1      NioCpus

    4      NetProcessors

    这与Jconsole中查看到的数据一致：

    java –jar limax.jar jmxtool的查询子命令

    domains: 获取注册到服务器的JMX Domain

    mbeans: 查询注册到服务器的所有mbean Name

    attrs: 查询mbean属性，见上面的例子

  • 通用服务器组数据收集

    使用jmxtool的monitor子命令, 提供一个实现了limax.util.monitor.Collector的接口的类作为参数, monitor运行时, 创建该类的对象, 通过limax.util.monitor.CollectorController接口与之交互, 实现收集。

    • 示例

      demo目录下提供了一个testmonitor应用作为例子，AuanyCheckPointMonitor.java收集auany服务器的Zdb的Checkpoint相关数据，首先运行auany服务器，ant run即可运行收集。例子作周期为30s的收集，收集1分钟，大致结果如下：

      [java] Sat May 09 02:59:24 CST 2015 localauany limax.zdb:type=Zdb,name=Checkpoint

      [java] CountMarshalN 174

      [java] TimeOfNextFlush 2015-05-09 00:04:40.691

      [java] TotalTimeFlush 7391194

      [java] PeriodCheckpoint 60000

      [java] TotalTimeMarshalN 16099374

      [java] TotalTimeCheckpoint 0

      [java] TimeOfNextCheckpoint 2015-05-09 02:59:49.095

      [java] CountMarshal0 0

      [java] CountSnapshot 0

      [java] CountFlush 0

      [java] CountCheckpoint 174

      [java] TotalTimeSnapshot 14960553

      [java] Sat May 09 02:59:54 CST 2015 localauany limax.zdb:type=Zdb,name=Checkpoint

      [java] CountMarshalN 175

      [java] TimeOfNextFlush 2015-05-09 00:04:40.691

      [java] TotalTimeFlush 7408422

      [java] PeriodCheckpoint 60000

      [java] TotalTimeMarshalN 16151422

      [java] TotalTimeCheckpoint 0

      [java] TimeOfNextCheckpoint 2015-05-09 03:00:49.145

      [java] CountMarshal0 0

      [java] CountSnapshot 0

      [java] CountFlush 0

      [java] CountCheckpoint 175

      [java] TotalTimeSnapshot 14986577

      [java] Sat May 09 03:00:24 CST 2015 localauany limax.zdb:type=Zdb,name=Checkpoint

      [java] CountMarshalN 175

      [java] TimeOfNextFlush 2015-05-09 00:04:40.691

      [java] TotalTimeFlush 7408422

      [java] PeriodCheckpoint 60000

      [java] TotalTimeMarshalN 16151422

      [java] TotalTimeCheckpoint 0

      [java] TimeOfNextCheckpoint 2015-05-09 03:00:49.145

      [java] CountMarshal0 0

      [java] CountSnapshot 0

      [java] CountFlush 0

      [java] CountCheckpoint 175

      [java] TotalTimeSnapshot 14986577


      BUILD SUCCESSFUL

      Total time: 1 minute 1 second

    • 开发接口

      Collector接口：（收集应用必须实现该接口）


      • void onController(CollectorController controller) throws Exception;

        收集对象被创建出来之后，该方法被调用，收集对象获得收集控制器，controller的使用见下文。


      • void onRecord(String host, ObjectName objname, Map item);

        Monitor收集到Jmx数据后调用该方法，区分主机名，Mbean和Mbean下的属性数据。该方法是收集的关键方法，数据内容可以存储到数据库，提供给后续分析使用。Monitor收集执行过程中，一个主机的一轮收集被分配给一个线程，该方法可能被并行调用，收集应用应该自行考虑同步问题。


      • default void onException(String host, Exception e){}

        某一主机的收集过程中如果出现异常，则该方法被调用，将异常通告给收集应用。注意，这种情况下收集不会停止，例如出现了网络故障，导致某一主机的一次收集失败，故障恢复之后，后续的收集任务仍将正常进行。该方法可能被并行调用。

      CollectorController接口：（收集应用用来管理收集行为）


      • Runnable addHost(String host, String url, String username, String password) throws MalformedURLException;

        添加主机配置，username为null表示无须认证。返回的Runnable对象上调用run，该主机配置被删除，该主机上的所有收集被取消。


      • Runnable addCollector(String host, String pattern, long period) throws MalformedObjectNameException;

        为一个主机添加一个收集，调用该方法之前必须确保host已经通过addHost成功加入，并且没有被取消， pattern按照ObjectName的模板格式, 使用通配符, 匹配多个实际的ObjectName，period单位毫秒，决定了收集频率。返回的Runnable对象上调用run，该收集配置被取消。


      • void stop();

        同步停止整个收集过程，返回之后Collector接口的任何方法都不再被调用，可以安全清理收集器。

  • 应用相关的服务器组数据收集

    应用相关收集是通用收集的特化形式，与应用描述xml中定义的monitorset相联系，生成了相应的收集代码，可以更加精确地进行收集编程。

    limax.util.monitor.MonitorCollecotor，实现了前面提及的CollectorController接口，内建Collector接口对象，将Collector.onRecord采集到的Jmx相关数据, 分发到经由MonitorCollector.addCollectorInstance添加到收集器内的收集对象。

    通过addCollectorInstance加入的对象，必须实现应用xml定义的monitorset生成代码中的Collector接口。

    例如：auany.xml定义了名为AuthProvider的monitorset，在生成代码中可以找到AuthProvider.Collector这样一个接口定义, 该接口定义的onRecord按照收集主机名, monitoset定义的key, monitorset定义的counter的顺序，精确还原了参数类型。

    通过


    mc.addCollectorInstance((AuthProvider.Collector) (host, platflag, pvid, _newaccount, _auth) -> {
    System.out.println("host = " + host + " platflag = " + platflag
        + " pvid = " + pvid + " newaccount = " + _newaccount    + " auth = " + _auth);
});

    的方式，加入收集对象实例，即可实现类型化的收集。

    具体使用，可以参考，testmonitor中的例子AuanyAuthMonitorAPI.java。

  • 收集数据直接入库

    某些运行环境下，需要将收集数据直接入库，事后分析。

    通过limax.util.monitor.MonitorCollector.addSQLExecutor方法支持。具体使用可以参考testmonitor中的例子AuanyAuthMonitorDB.java。

    构造带有onexception参数的MonitorCollector，即可通过onexception收集采集过程中发生的所有异常。

    查看生成的AuthProvider.Collector代码，注意到接口内部提供了两个静态方法getCreateTableString和createInsertStatement，采集应用启动后，首次插入数据前会根据getCreateTableString返回的SQL语句在数据库中试图创建表格，忽略创建错误。这就是说，如果有必要可以根据特定需求预先建表，表的名字和基本字段描述出现在createInsertStatement方法中，用户定义的表格只要确保上述表名和基本描述字段存在即可，这些名字除了host，其它均来源于monitorset的描述，名字前面全部加上下划线, 避免与数据库保留字冲突。此外, getCreateTableString返回了符合Mysql规范的CREATE TABLE语句, 如果使用别的数据库, 也请仿照样式预先建表, createInsertStatement使用的INSERT语句是标准的, 不存在数据库兼容性问题。
